水质在线监测站
水质在线监测站
-
产品详情
-
规格参数
水质自动在线监测站是以在线自动分析仪器为核心,集成现代自动监测技术、现代传感技术、自动控制技术、计算机应用技术、数据库技术以及相关的专用分析软件和通讯网络。组成综合性的在线自动监测系统.
可监测的水质指标不仅包括常规五参数(水温、pH、溶解氧、电导率、浊度),还可根
据监测需要装备高锰酸盐指数、氨氮、CODcr、总铜、总镍、六价铬、总磷、总氮、氰化物等若干项 目,最多可同时搭载除五参数之外的 8 个化学法参数的背板进行测量。站点建设可集成环境监控系统 (如:配电、UPS、空调、温湿度、漏水、烟雾、视频、门禁、防雷、消防系统等),保障监测站长期安全稳定的运行。
站房模块化设计,相比传统的水质监测站,节约成本,安装迅速,运行稳定,便于维护。
功能特点
• 运行安全,站房配备动环系统、视频监控系统,智能报警
• 管路精细科学,采水配水单元结构简洁,功能齐全,经济适用,自动清洗除藻,降低维护
• 运行稳定,所有设计均遵循系统稳定性为主的要求原则,最大限度的节省人员维护的工作量,保证数据的真实性
• 占地面积小,专业化、标准化程度高,施工周期短,移址方便,防护性好,适宜于野外防护性要求高,可能移址的环境
• 模块化设计,扩展性高,易于集成其他测量组分,可快速集成、运输灵活,具有良好的抗震、防台风、防雷、防锈、耐腐蚀等功能

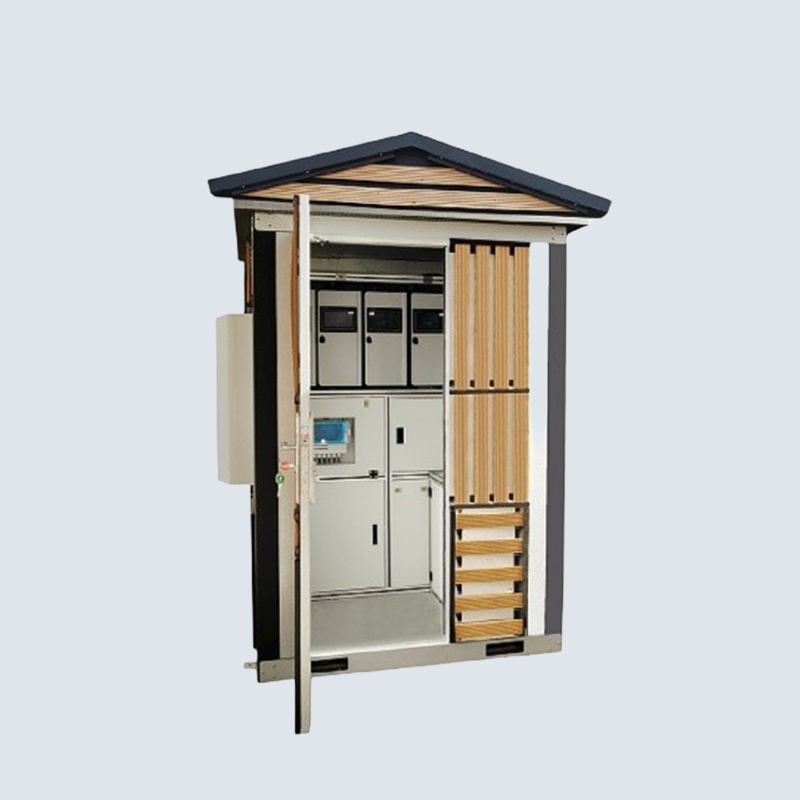

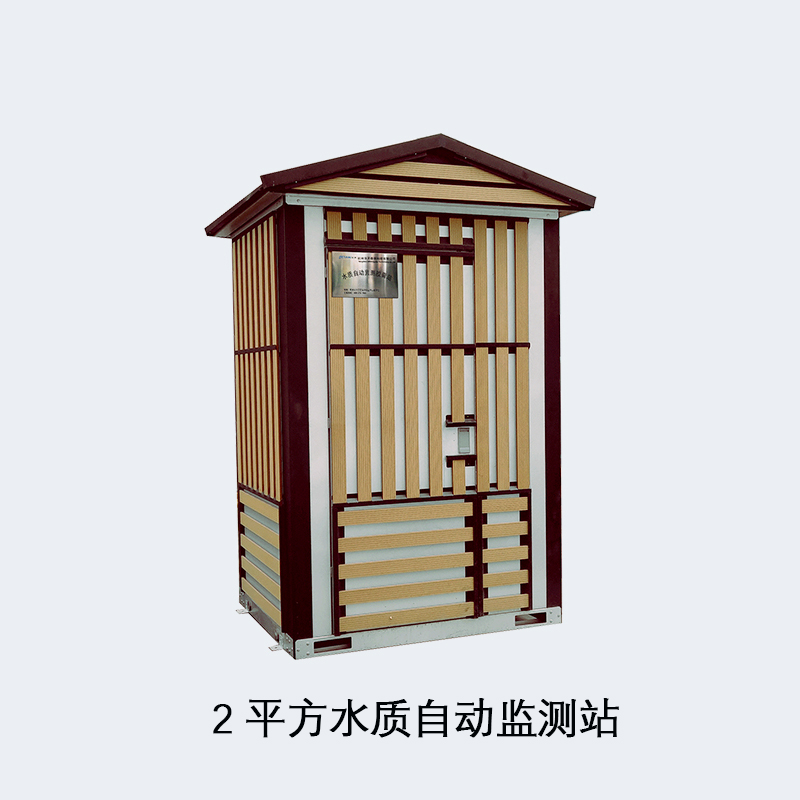

• 走入式移动站房设计——主体占地面积为2平米,可走入,可同时容纳多名人员进行操作,整体空间经过工业化设计,布局紧凑、科学,具备试验台配置试剂,方便维护
• 全新的计量系统——磁导定量试样/试剂,从本质上提高了定量精度;使用进口进样阀岛,最 大可能的减少了体积对定量精度的影响;
• 校正清洗功能——仪器可以自动实现管道清洗,无需用户干预,避免测量误差;
• 完善的系统自我维护功能——仪器在出现故障时,具有自我检查和维护功能,确保人身安全 和设备安全;当发生液体泄漏时,设备自带的湿度传感器会发生报警,并自动锁定;所有故障信息都在显示终端处予以记录,用户可以查询,对设备运行状况了如指掌。
• 强大的对外接口功能——仪表对外接口丰富,具备现场使用的各种接口(如 RS485/RS232 输入、输出等);仪表具有良好的可扩展性,使用户可以按需求增加设备。
应用场景
• 市政污水、生活污水、农业污水、工业废水等领域
• 生产过程、生活设施及其他排放源排放的各类废水
• 城市河流、水库、湖泊等水中的监测因子浓度
• 内陆湖泊、大型水库、入海口、雨排口等领域
系统组成

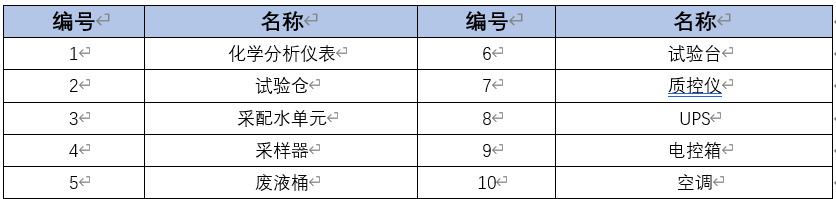

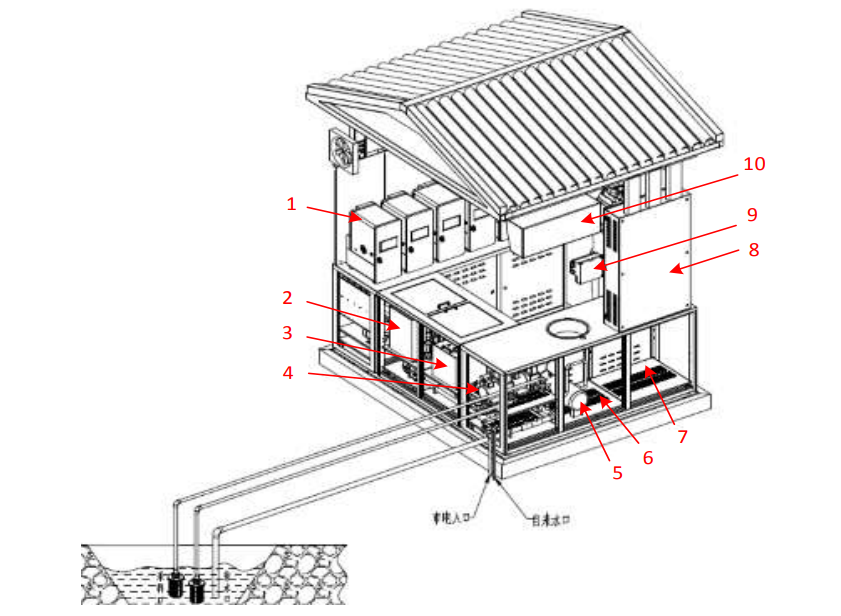

系统结构组成图
系统规格

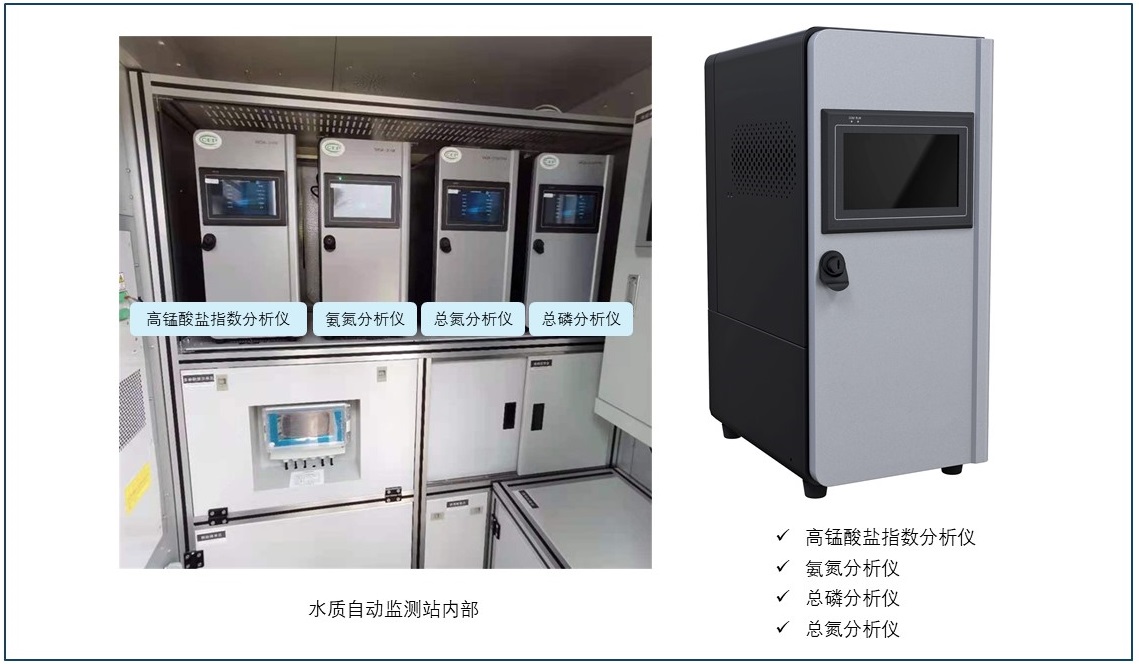

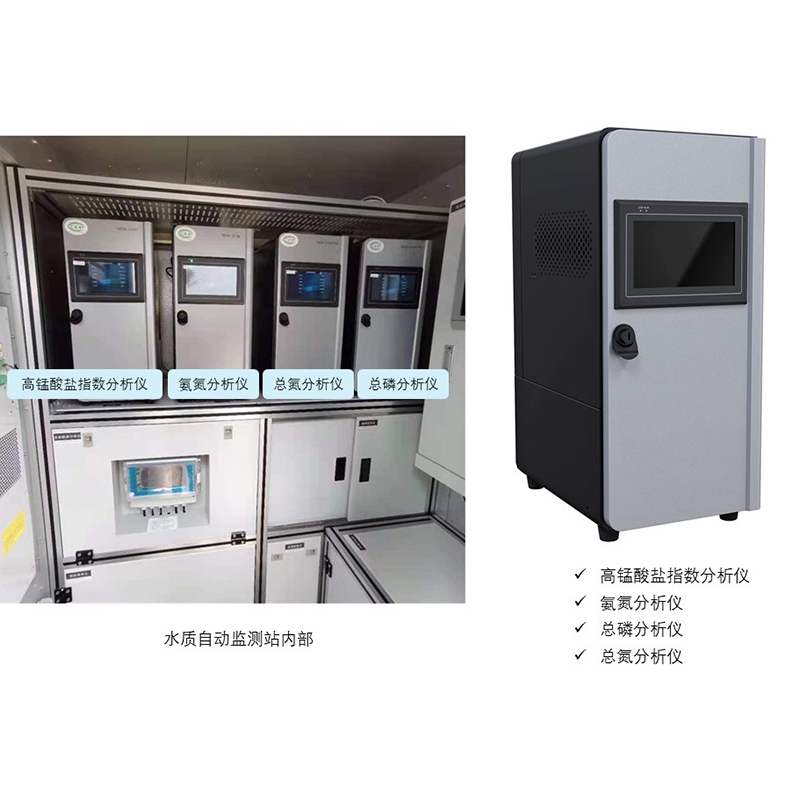

系统配备的水质在线分析仪包括:
① 高锰酸盐指数分析仪
② 氨氮分析仪
③ 总氮分析仪
④ 总磷分析仪
系统配备的水质在线分析仪特点:
① 样品为单独的进样模块,可有效防止水样与试剂的交叉污染。
② 进样模块采用溢流管计量,计量精度高且可实现缺液检测。
③ 使用九通旋转阀计量试剂,计量精度高,试剂间交叉污染小。
④ 采用ORP电极或LED检测进行滴定终点的判断。
⑤ 采用注射泵实现氧化剂进样和滴定。
⑥ 采用基于安卓操作系统的7寸高清彩色显示屏。
⑦ 多种对外接口,包括RS485,RJ45,USB等,同时可外接打印机。
⑧ 运用磁力搅拌技术,确保液体混合均匀,加热效率高。
系统集成架构
水质自动监测系统由:控制系统、采水单元、分析单元、清洗单元、供电电源和辅助单元组成。

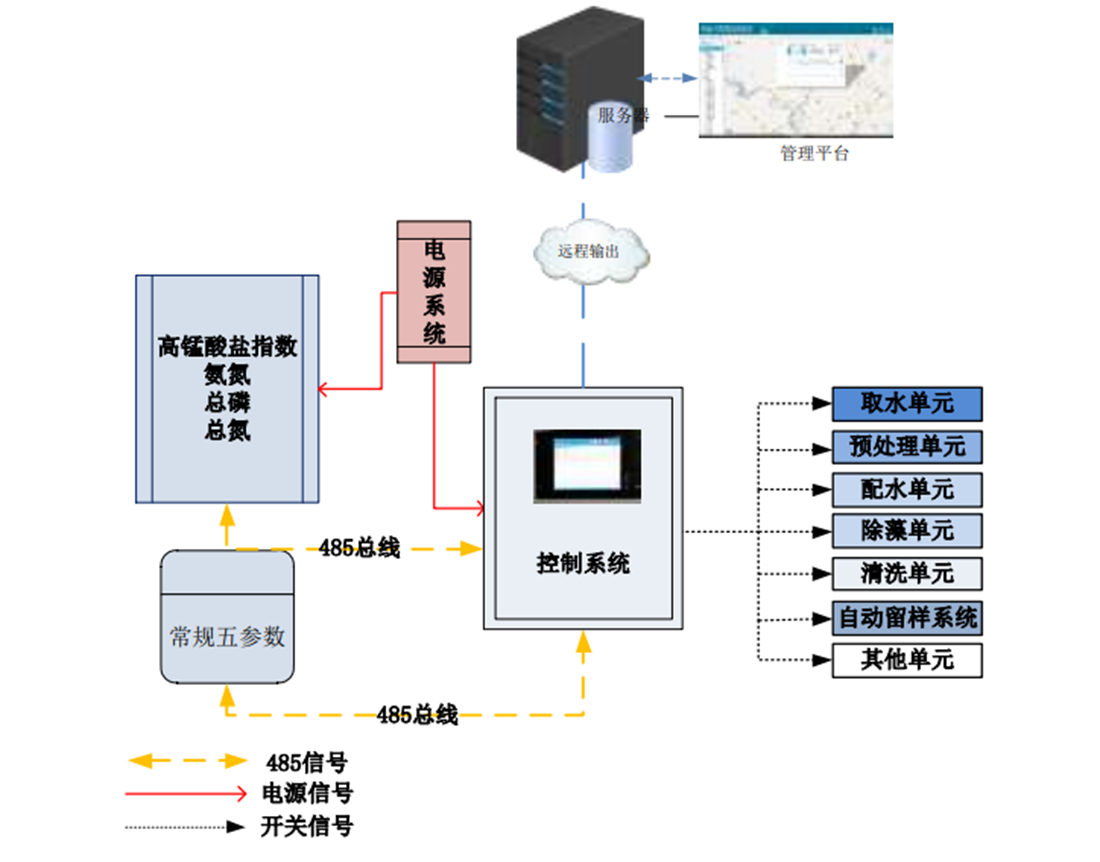

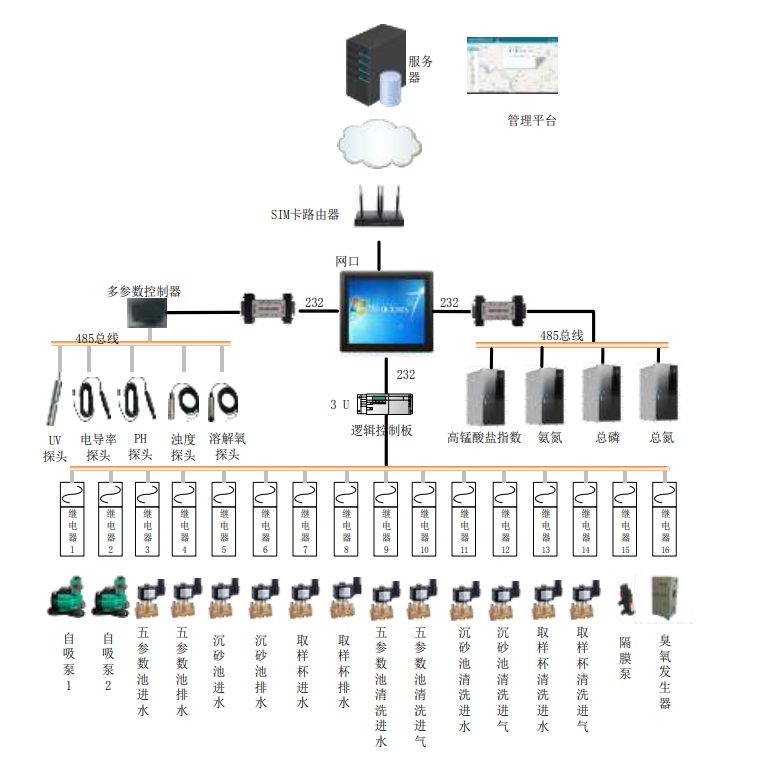

系统集成架构图
控制系统
控制系统是整个水质自动监测系统的核心大脑,主要在智能控制箱内集成一体式触摸屏工控机、 程序逻辑控制单元、4G 传输模块、总空气开关、各仪器设备的空气开关、直流电源、继电器和接线端子等部分组成。 控制单元具有系统控制、数据采集、存储及传输功能、在系统断电时的保护性操作和自动恢复功能。系统支持自动模式、手动模式。自动模式下按预设的程序自动运行,无需人工干预;现场维护时 启动手动模式,由现场维护人员进行操作。
控制系统原理图

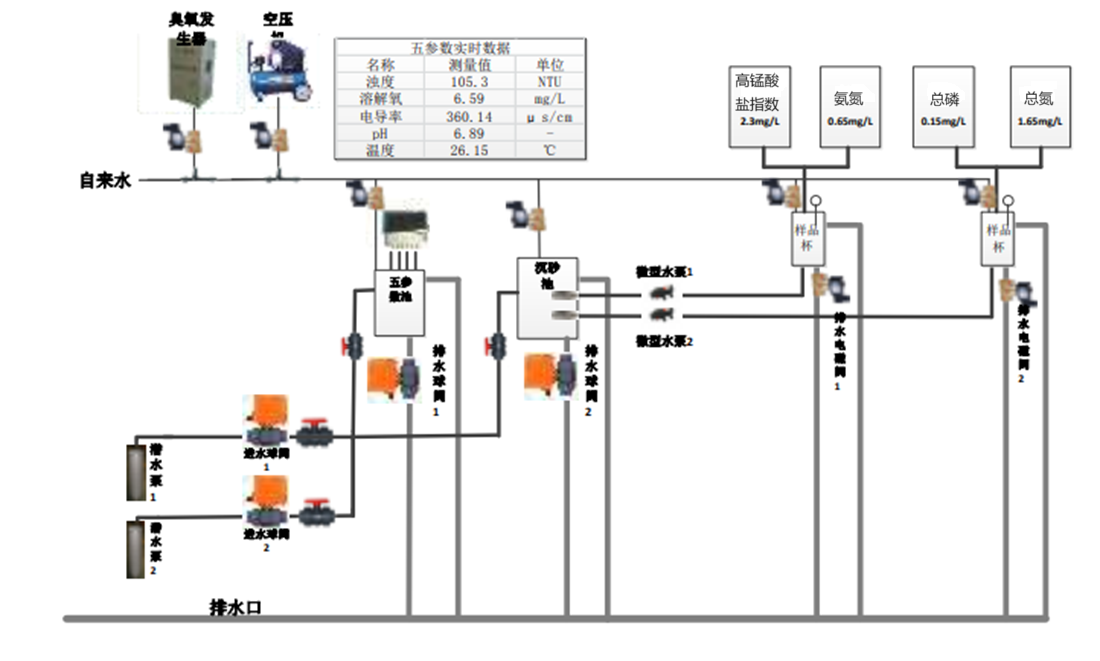

管路图

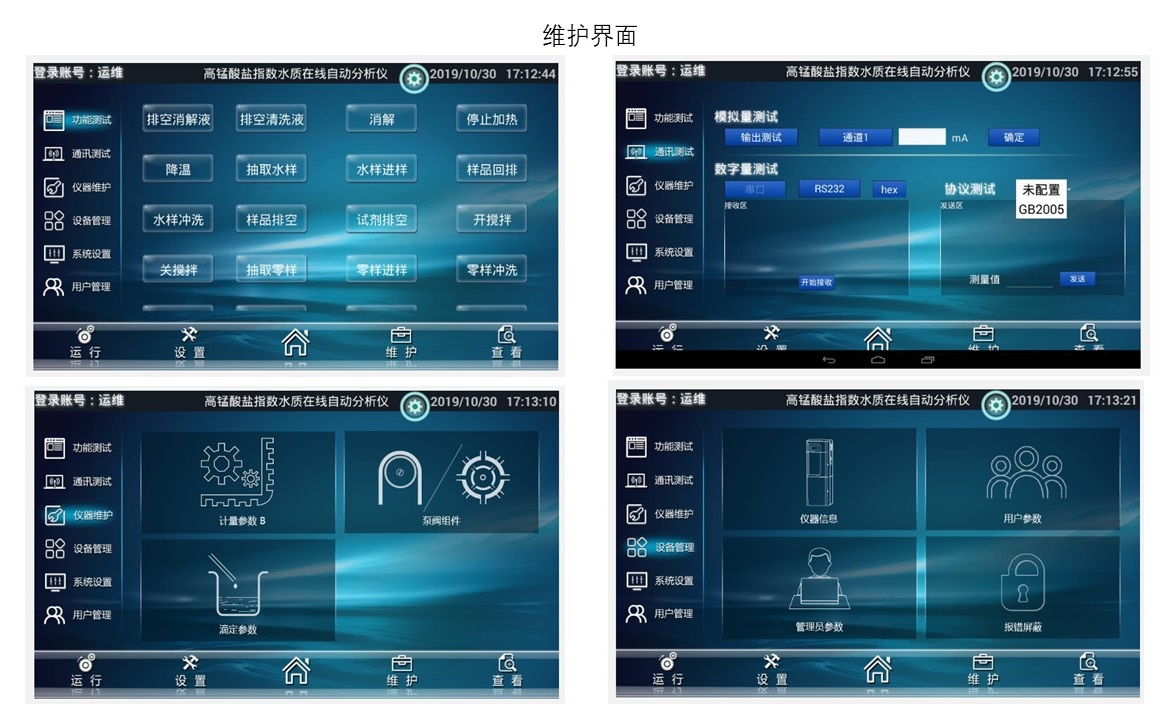

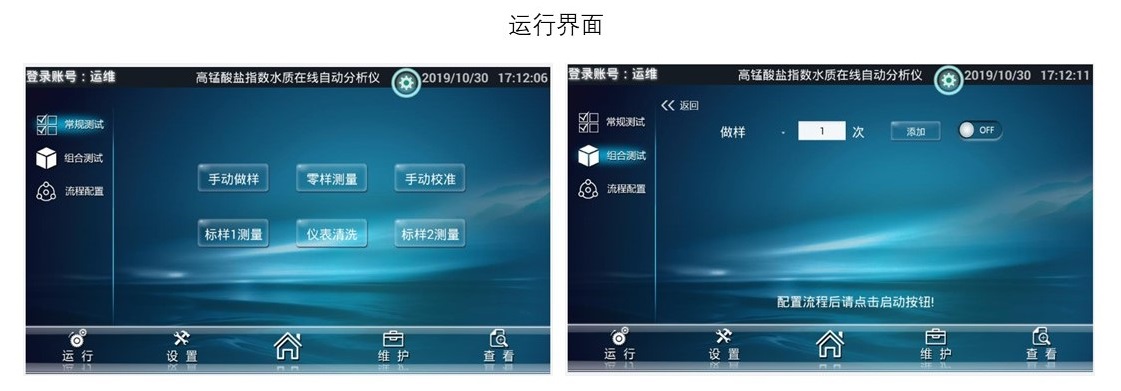

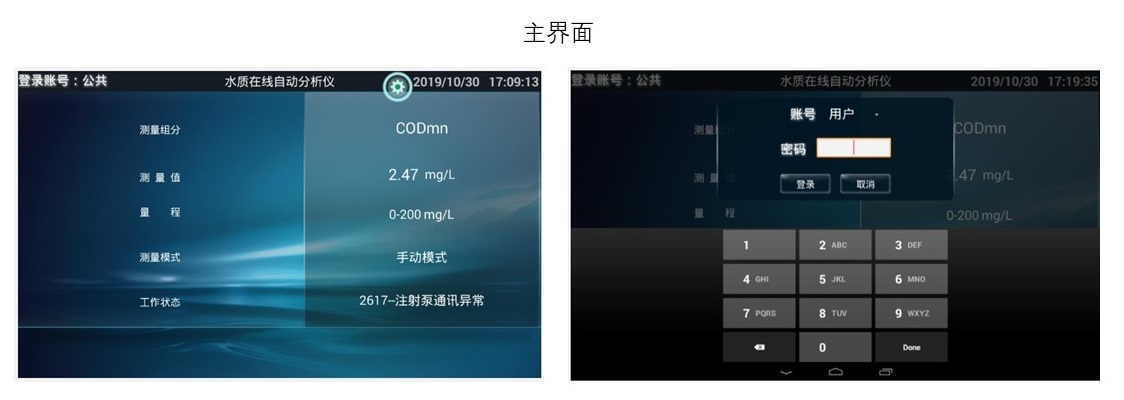

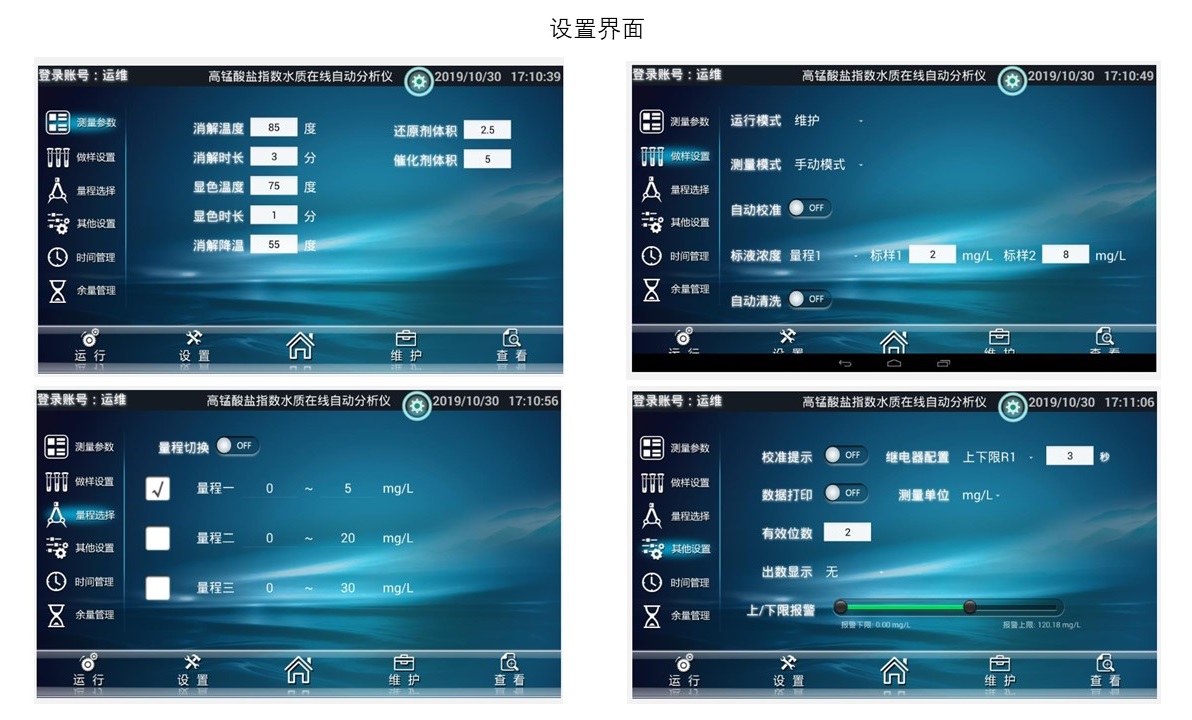

软件操作
现场控制软件包含系统管路图及实时状态显示,仪器状态及实时数据显示,数据查询/ 导出/自动备份功能,参数设置功能, 报警信息显示,手工及单一控制功能,系统及仪器历史运行状态显示, 操作提示功能,用户管理功能等。系统自动保存10年以内历史数据,可查询特定时间的历史数据。

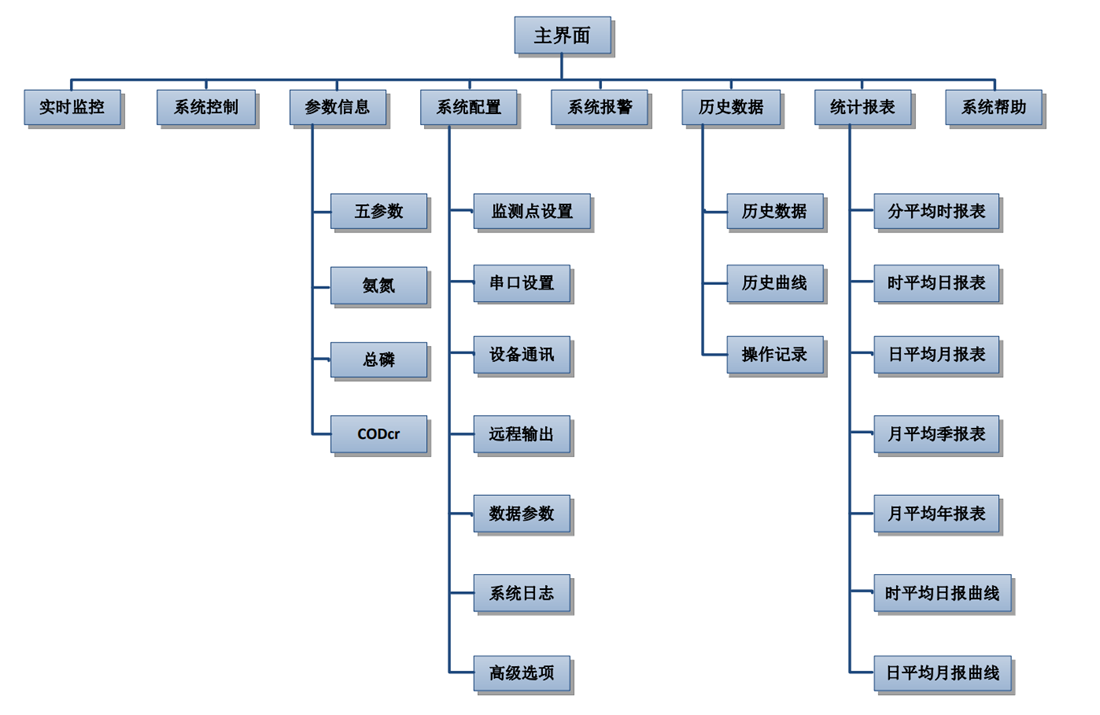

软件菜单逻辑图

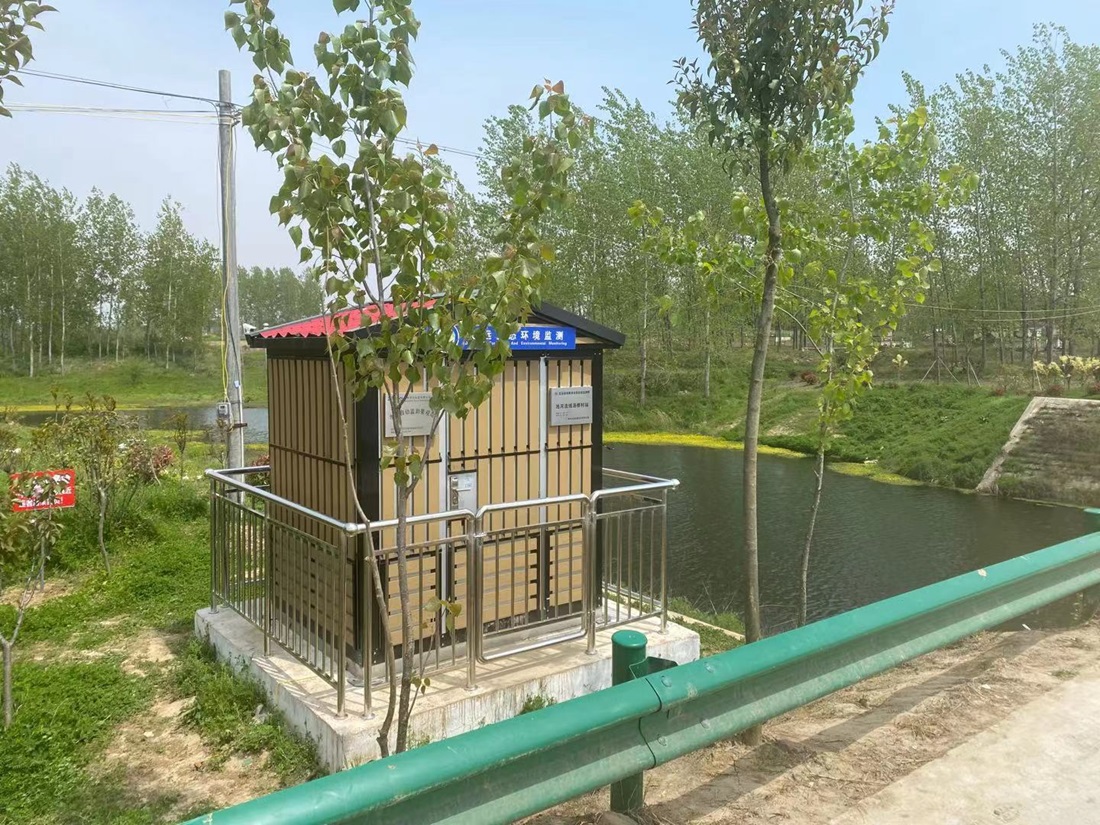

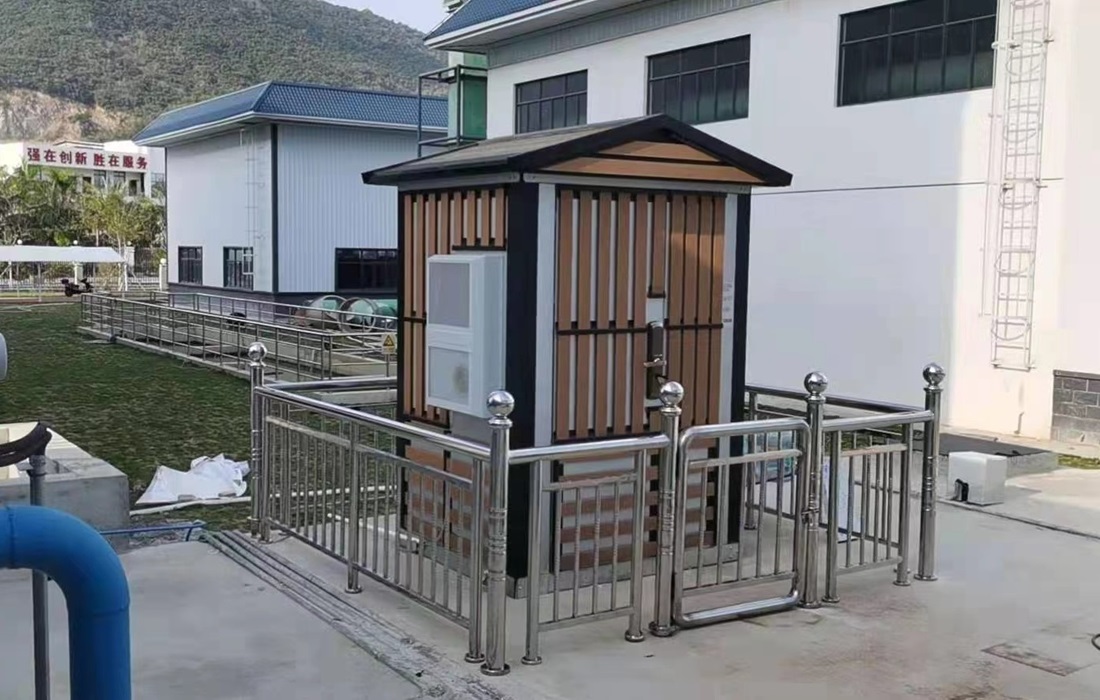

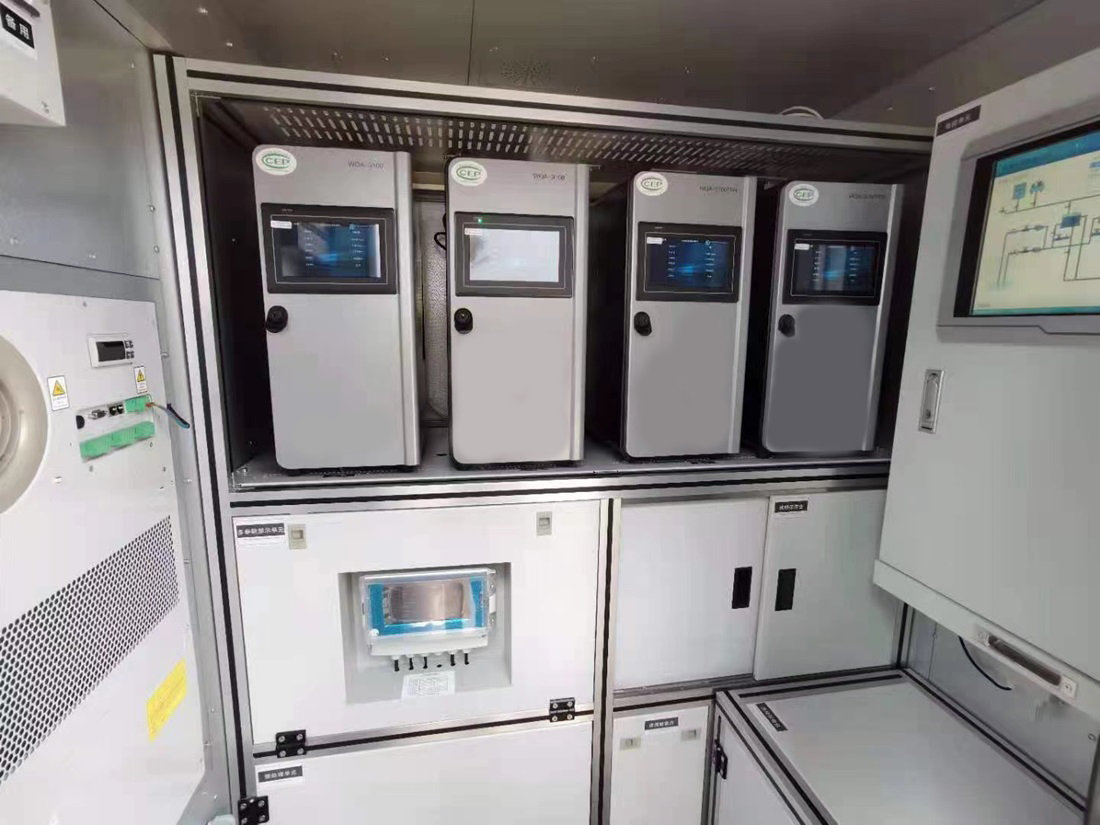

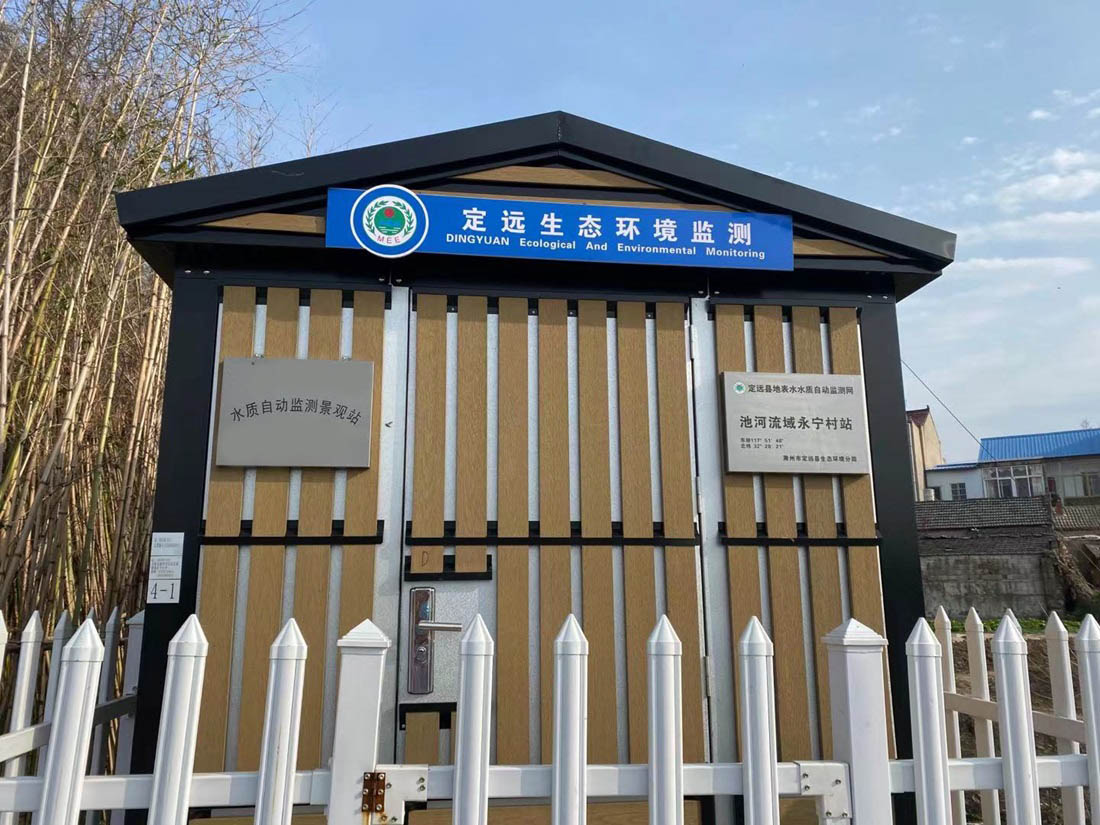

现场安装实物图
监测因子: |
温度, pH, 电导率, 溶解氧,浊度,COD,氨氮, 总氮, 总磷, 总锰,总铁,高锰酸盐指数,六价铬, 总铬. |
测量 |
整点测量、间隔时间测量,也可通过Modbus触发仪器 |
校准 |
手动校准或自动校准,校准时间和周期可设 |
误差: |
±10% |
重复性: |
≤5% |
零点漂移: |
±5%F.S. |
量程漂移 |
±5%F.S. |
维护: |
<2 hr/月 |
环境要求: |
5ºC~45ºC,湿度<95%,无结露 |
通讯协议: |
内置水污染源在线监测协议、GB2017协议,可根据用户需求定制 |
通讯接口: |
RS485/4G/USB (可选) |
供电电压: |
(220±22)VAC,(50±0.5)Hz |
站房尺寸: |
1500 mm×1300 mm×2400mm (L*W*H) |
