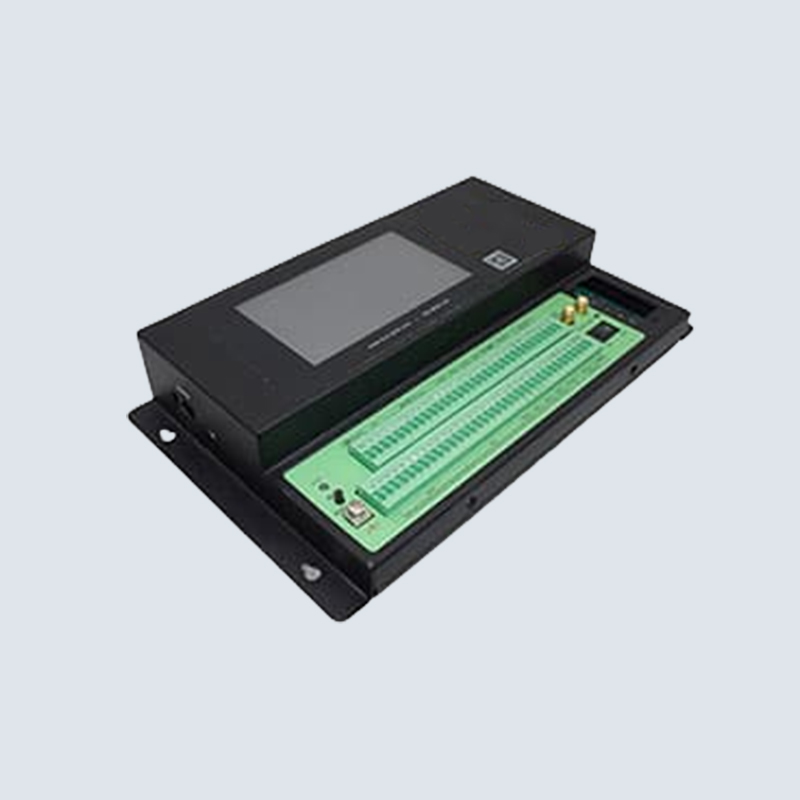

水文遥测终端 采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、RS485、以太网、TF卡、SDI-12、模拟量输入、开关量输入、开关量输出和继电器接口，可满足各种不同水文/水资源及其它应用需求。配备4.3寸TFT触摸屏，方便现场调试和参数配置。
功能
• 雨量触发采集；
• 定时数据采集、存储及上报；
• 预警加报；
• 可同时支持多种通讯方式；
• 支持LoRa采集数据方式；
• 支持设备电压监测功能；
• 支持图片抓拍功能；
• 支持人工置数功能；
• 支持本地触摸屏显示、配置和调试功能；
• 远程查询实时数据及历史数据；
• 本地导出历史数据
特点
• 一体化设计：集传统遥测终端机功能与2G/3G/4G/5G/Ethernet/LoRa/NB-IoT传输功能于一体，实现水文/水资源数据的采集、存储、显示、控制、报警及传输等综合功能；
• 工业级设计：宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线；
• 接口丰富、标准易用：提供1个翻斗式雨量计接口、1路PI接口、2个RS232接口、2个RS485接口、1个SDI-12接口、8路模拟量输入接口、8路开关量输入接口、8路开关量输出接口，4路继电器输出接口、1个以太网接口、1个TF卡接口；
• 大容量数据存储空间：提供32MB的内部FLASH和外部TF卡数据存储空间，可存储10年以上的采集数据；
• 多种通信方式：GPRS/CDMA/3G/4G /LoRa/NB-IoT/Ethernet为主传输通道、短信为备份传输通道;可选北斗、超短波、微波、ZigBee等通信方式；
• 低功耗设计：支持多种工作模式(包括自报式、查询式、兼容式等)，最大限度降低功耗
• 本地配置方式：支持4.3寸触摸屏、串口配置等方式；
• 远程管理功能：支持远程参数配置(同时支持平台配置方式和短信配置方式)、远程程序升级。
应用
• 智慧城市项目建设中的城市内涝积水，污水水质监测，城市管道监测，雨量站监测和压力点监测等;
• 水利项目的雨量点监测，河道水雨情监测，水库水雨情监测，流量站，灌区，明渠监测；
• 智慧水务项目的水厂自动化监测，水质在线监测，供水管网监测，大用水户监测，二次供水监测等;
• 地质灾害项目的崩塌、滑坡点监测，泥石流监测，表面位移监测、深部位移监测，土壤含水率监测，地声监测，孔隙水渗压自动监测，雨量、地下水位监测等
拓扑图
|
硬件参数 |
|
|
外壳 |
金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用 |
|
外形尺寸 |
245x145x39.8 mm (不包括天线和安装件) |
|
重量 |
约800g(不包括天线、安装件及包装) |
|
工作温度 |
-35~+75ºC（-31~+167℉） |
|
储存温度 |
-40~+85ºC（-40~+185℉） |
|
相对湿度 |
95%(无凝结) |
|
标准电源 |
DC 12V/1.5A |
|
供电范围 |
DC 5~36V |
|
工作电流1 |
<50mA@12VDC |
|
工作电流2 |
<10mA@12VDC |
|
静态值守电流 |
<2mA@12VDC |
|
CPU |
工业级32 位通信处理器 |
|
FLASH |
512KB |
|
SRAM |
256KB |
|
数据存储Flash |
32MB（可扩展至 64MB） |
|
LCD参数 |
|
|
颜色 |
24bit color 8R8G8B |
|
显示尺寸 |
4.3 寸 95.0mm (W) × 53.9mm (H) |
|
分辨率 |
480X272 |
|
背光模式 |
LED |
|
工作温度 |
-20~+70ºC（-4~+158℉） |
|
存储温度 |
-30~+80ºC（-30~+176℉） |
|
接口类型 |
|
|
串口 |
2 个RS232 和 2 个 RS485 接口，串口速率：110~230400bits/s |
|
指示灯 |
具有“SYS”指示灯 |
|
SIM/UIM 卡 |
标准的翻盖式用户卡接口，支持 1.8V/3V SIM/UIM 卡 |
|
电源接口 |
工业级端子接口，内置电源反相保护和过流/过压保护 |
|
应用接口 |
1 个翻斗式雨量计接口 1 路脉冲计数接口，最高可支持1KHz 脉冲接入 1 个SDI-12 接口 8 路模拟量输入接口 8 路开关量输入接口（光隔离），仅在供电电压9V 以上使用 8 路开关量输出接口（光隔离） 4 路继电器输出（光隔离） 1 个以太网口（RJ45 插座） 5 路受控输出电源 |
|
无线参数 |
|
|
无线模块 |
工业级无线模块 |
|
标准 |
可支持：5G NR、FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、 CDMA1X、GPRS/EDGE 可选单模、多模或全网通讯 |
|
发射功率 |
<24dBm |
|
接收灵敏度 |
<-109dBm |
|
NB-IoT参数 |
|
|
标准及频段 |
B3/B5/B8 |
|
理论带宽 |
100bps~100Kbps |
|
发射功率 |
23±1dBm |
|
接收灵敏度 |
<-129dBm |
|
LoRA参数 |
|
|
标准及频段 |
410MHz - 470MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0 |
|
室内/市区通信距离 |
1km |
|
户外/视距通信距离 |
3.5km |
|
理论带宽 |
6 级可调（0.3、1.2、2.4、4.8、9.6、19.2kbps） |
|
发射功率 |
100mW |
|
接收灵敏度 |
＜-140dBm |
