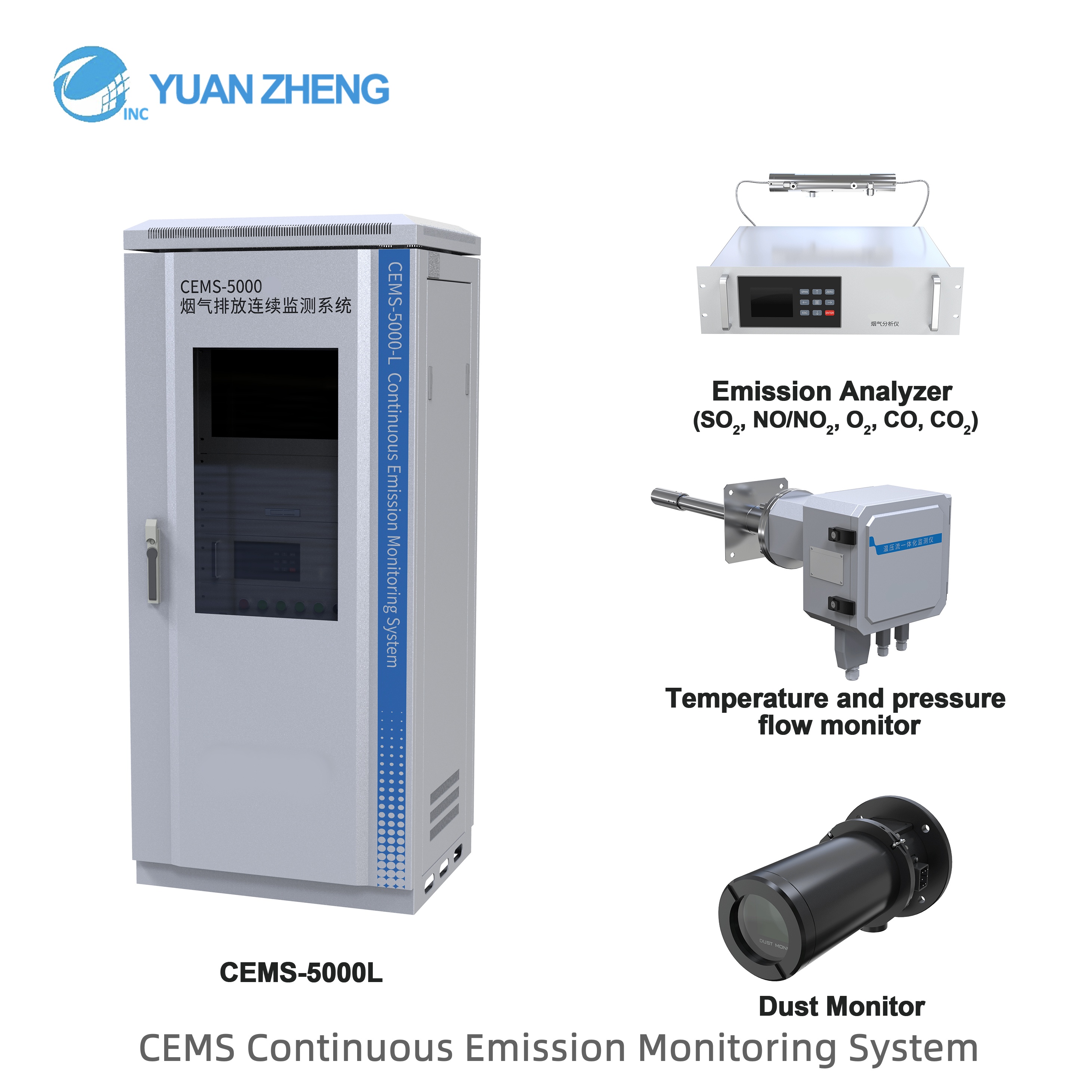

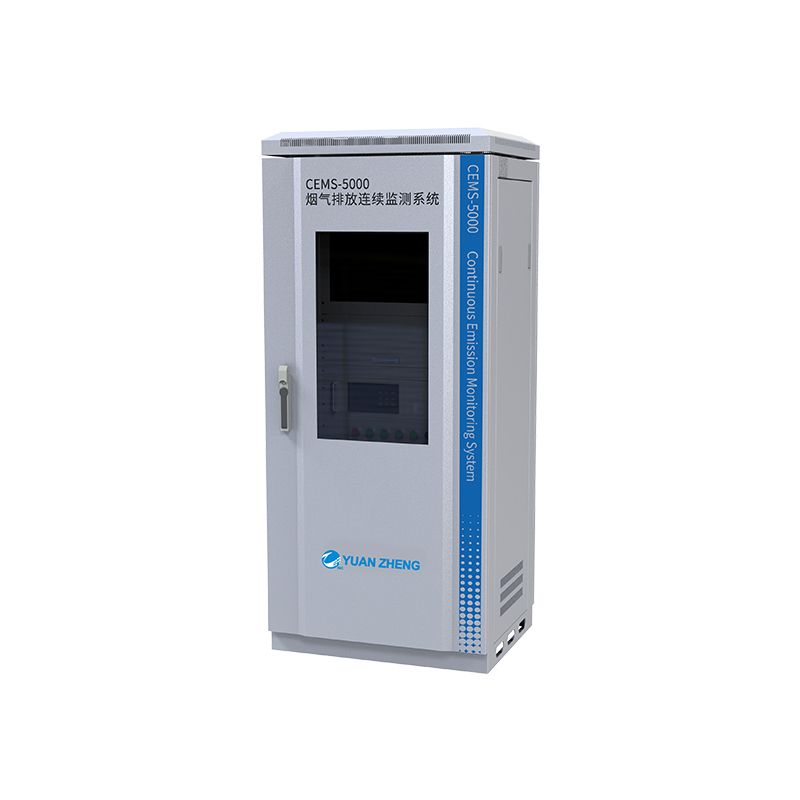

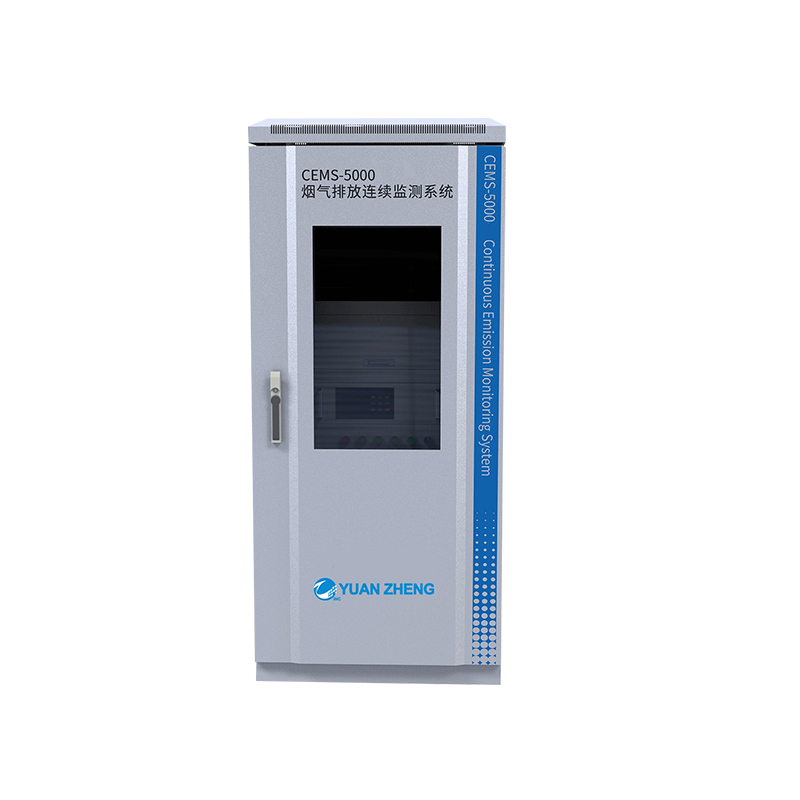

CEMS-5000 烟气排放连续监测系统适用于各类固定污染源废气排放中的SO2、NOX（NO、NO2）、颗粒物的在线监测，并可扩展CO、CO2等因子的监测。系统由气态污染物监测子系统（SO2、NOx）、颗粒物监测子系统、烟气参数监测子系统（温度、压力、流速、湿度、含氧量）和系统控制及数据采集处理子系统四个部分组成。

性能满足HJ 76-2017《固定污染源烟气（SO₂、NOx、颗粒物）排放连续监测系统技术要求及检测方法》标准要求。已通过中国环境监测总站认证并获得中国环境保护协会CCEP证书。

系统特点

●     系统基于先进的紫外差分光谱技术，长光程，高分辨率保证检测下限低、响应时间快；

●     可同时测量NO和NO_2，并累加得到NO，无需氮氧化物转换器；

●     系统可扩展性强，可根据实际排放需求灵活扩展CO, CO₂等测量模块，超低量程可订制；

●     全程高温伴热，无冷端，无SO₂损耗，样气成分状态稳定，保证测量值的准确性，特别适用于超低现场；

●     分析仪采用怀特池结构，具有检测下限低，响应时间快等特点；

●     采样探头运用粉尘过滤技术与定时反吹相结合，有效解决探头易堵塞的难题，适应高尘、高湿、高温、高腐蚀性等恶劣环境。

●     高温（气体温度最高可达到1000℃以上）、高腐蚀性、有机物和氨逃逸现场等恶劣工况，可提供有效定制化服务；

●     系统具备定时反吹，自动校零，全程校准等功能；

●     系统集成度高，维护方便

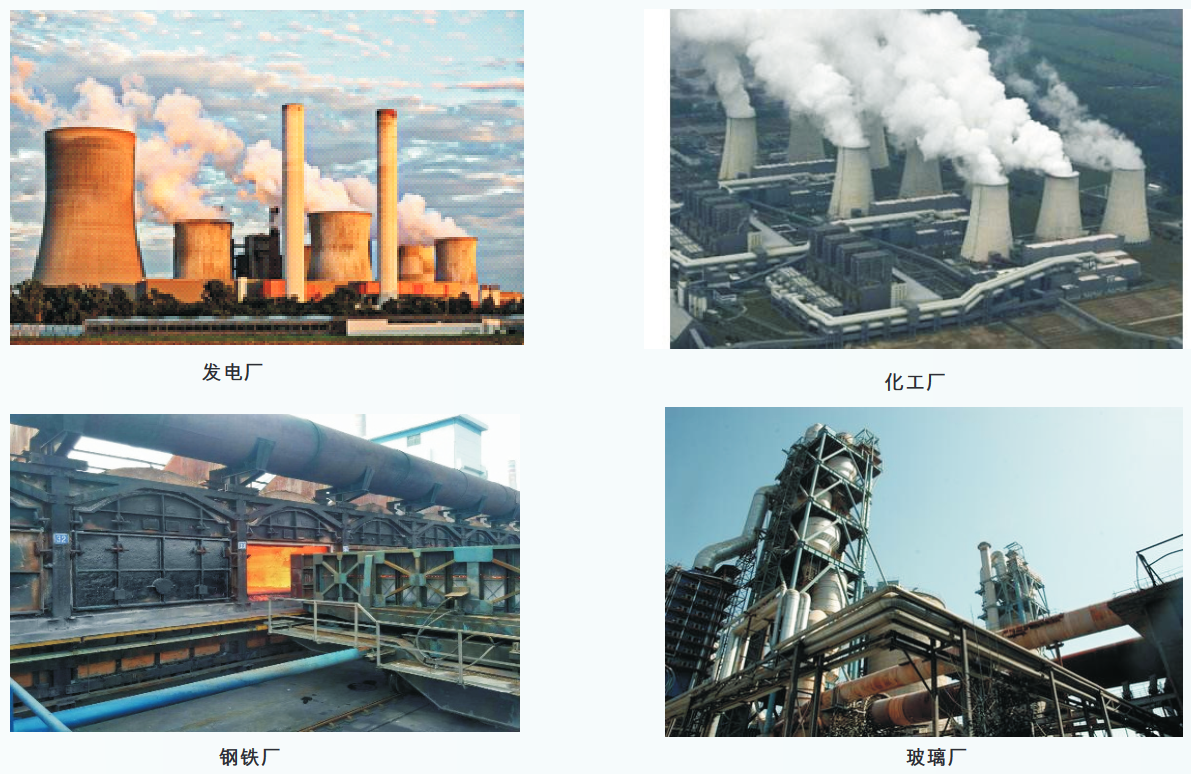

应用场景

●     电厂烟气排放连续监测CEMS（分析SO₂、NO、NO₂、O₂）

●     脱硫工艺监测（分析SO₂、O₂）

●     脱硝工艺监测（分析NO、NO₂、NH₃、O₂）

●     垃圾焚烧烟气排放连续监测（分析SO₂、NO、NO₂、O₂）

●     氯碱厂PVC工艺及钛白粉生产工艺微量Cl₂分析（分析Cl₂）

●     硫磺回收工艺气体分析（分析SO₂、H₂S）

●     天然气净化工艺气体分析（分析微量H₂S）；

●     工业窑炉，生物质锅炉等尾气和过程排放分析（分析SO₂、NO、NO₂、O₂、CO、CO2等）

●     煤化工碘甲烷分析（分析CH₃I）

●     大气在线监测（分析SO₂、NO₂、O₃）等

系统组成

烟气排放连续监测系统由以下四部分组成：

●     1. 气态污染物分析系统

●     2. 颗粒物监测系统

●     3. 烟气参数监测系统

●     4. 控制系统和数据采集处理系统

可监测SO2, NOx, O2, PM, 烟气的温度，压力，流速，湿度。 特殊工况下，可拓展监测HCl, HF, CO, CO2, NH3, Cl2, VOCs等污染因子。

现场采样探头采集到的样气，经过几级精密过滤，伴热管连续加热后，进入气体分析仪进行分析测量（UV-DOAS紫外差分吸收光谱技术）

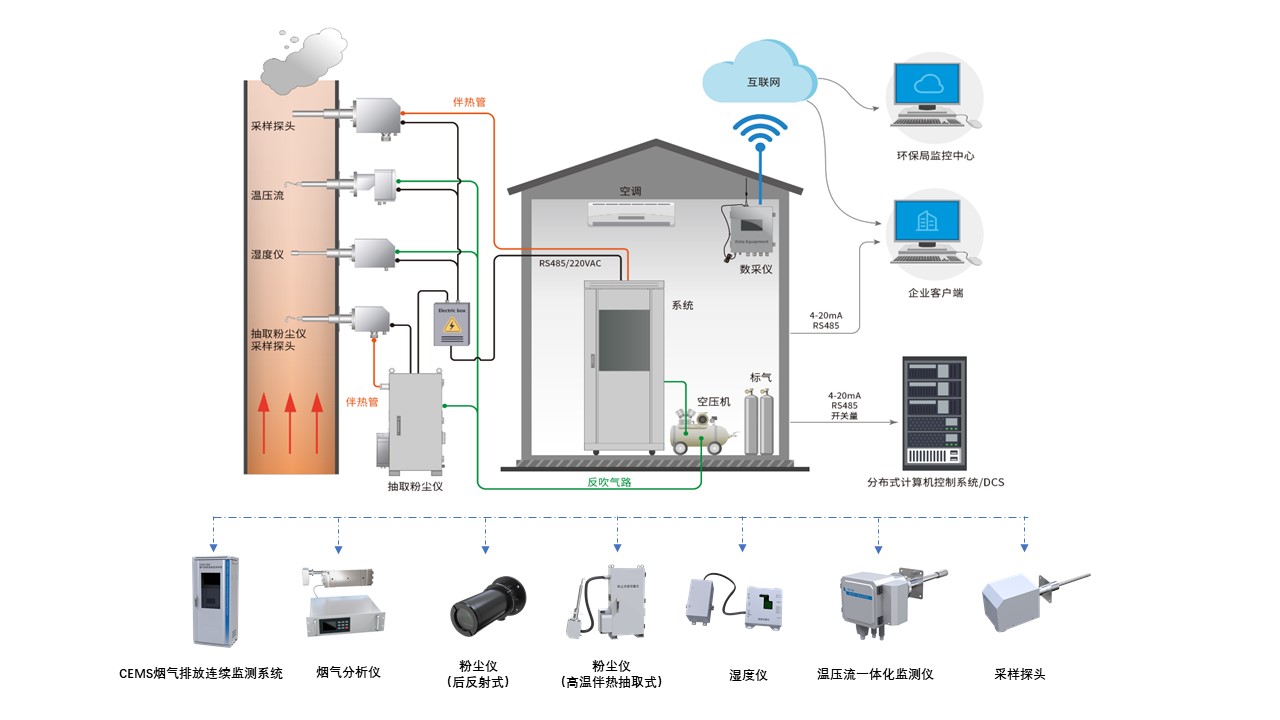

系统拓扑图

 1. 气态污染物分析系统

烟气分析仪

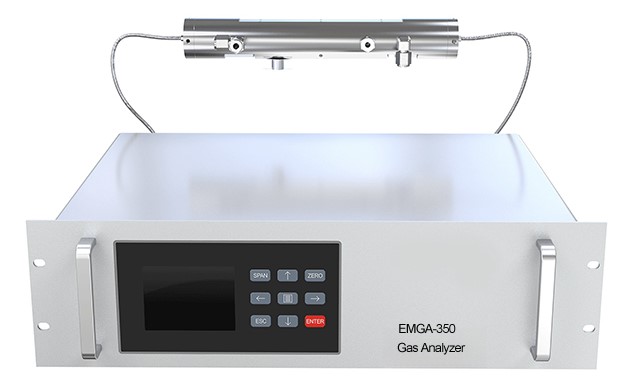

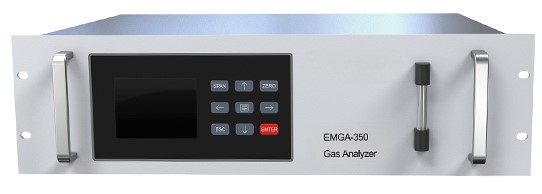

                                                           （冷干法分析仪）                                                                （热湿法分析仪）

•         分析仪采用紫外差分吸收光谱技术测量， 检测下限低至0.1ppm，灵敏度高；
•         测量池采用多路回返技术， 测量准确；
•         采用脉冲光源，稳定性好，光源寿命最大可达10年；
•         恒温伴热，避免温度对于测量造成的影响；
•         特殊测量要求，可扩展NDIR 测量模块，或TDLAS测量模块
•         氧气测量采用电化学氧、或氧化锆测量。特殊要求，可定制顺磁氧测量

 2.  颗粒物监测系统

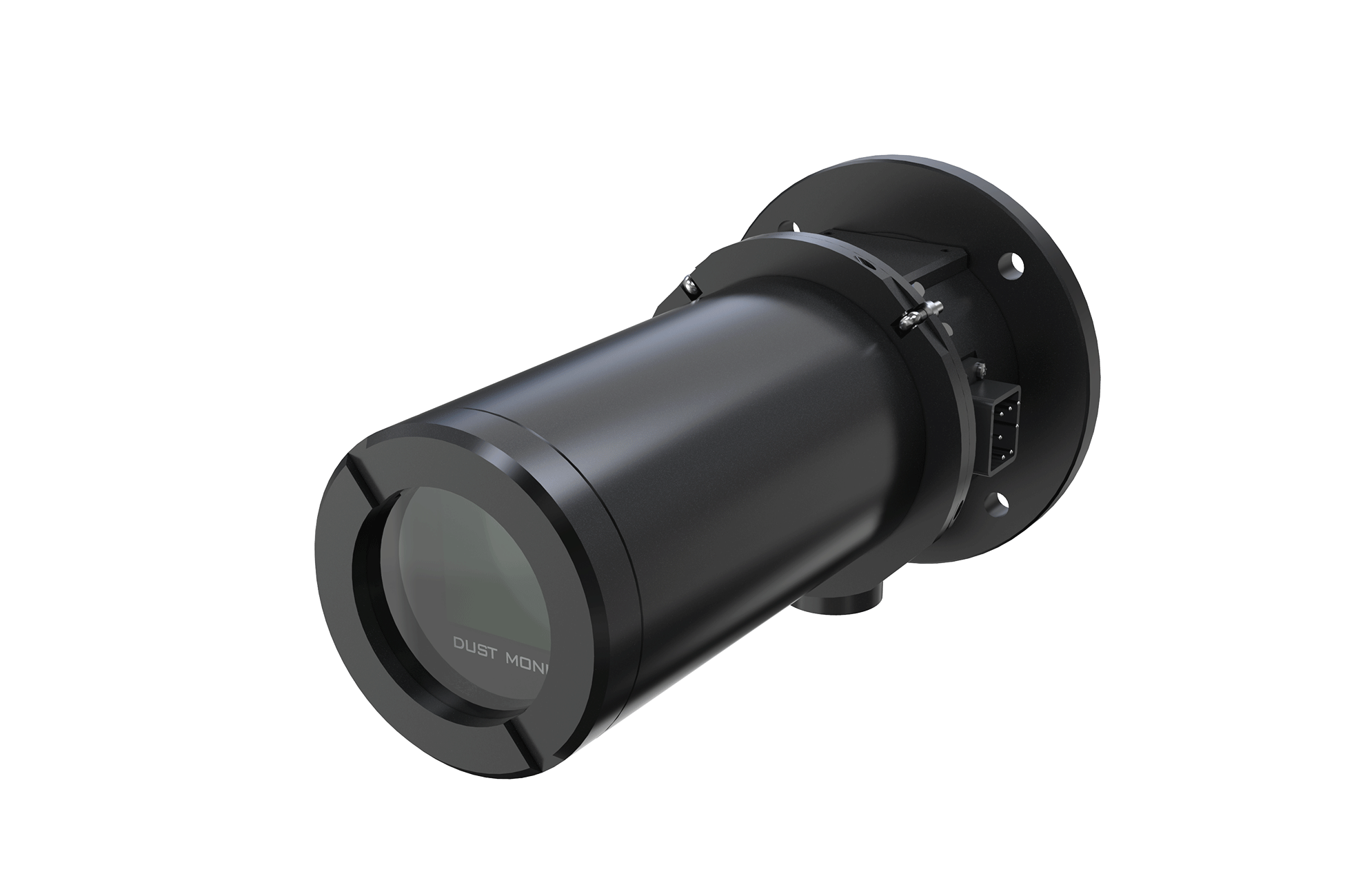

    PT-100 激光粉尘仪

  PT-100 激光粉尘仪采用主流的激光后向散射测量技术，关键部件均为原装进口。

  支持在线零点和量程校准

  支持自动反吹清洗

  自动增益控制与温度补偿功能

  机构小巧，安装、清洗方便

  良好的人机交互功能，支持远程红外遥控维护，最远可达10m, 减少日常维护量

3. 烟气参数监测子系统

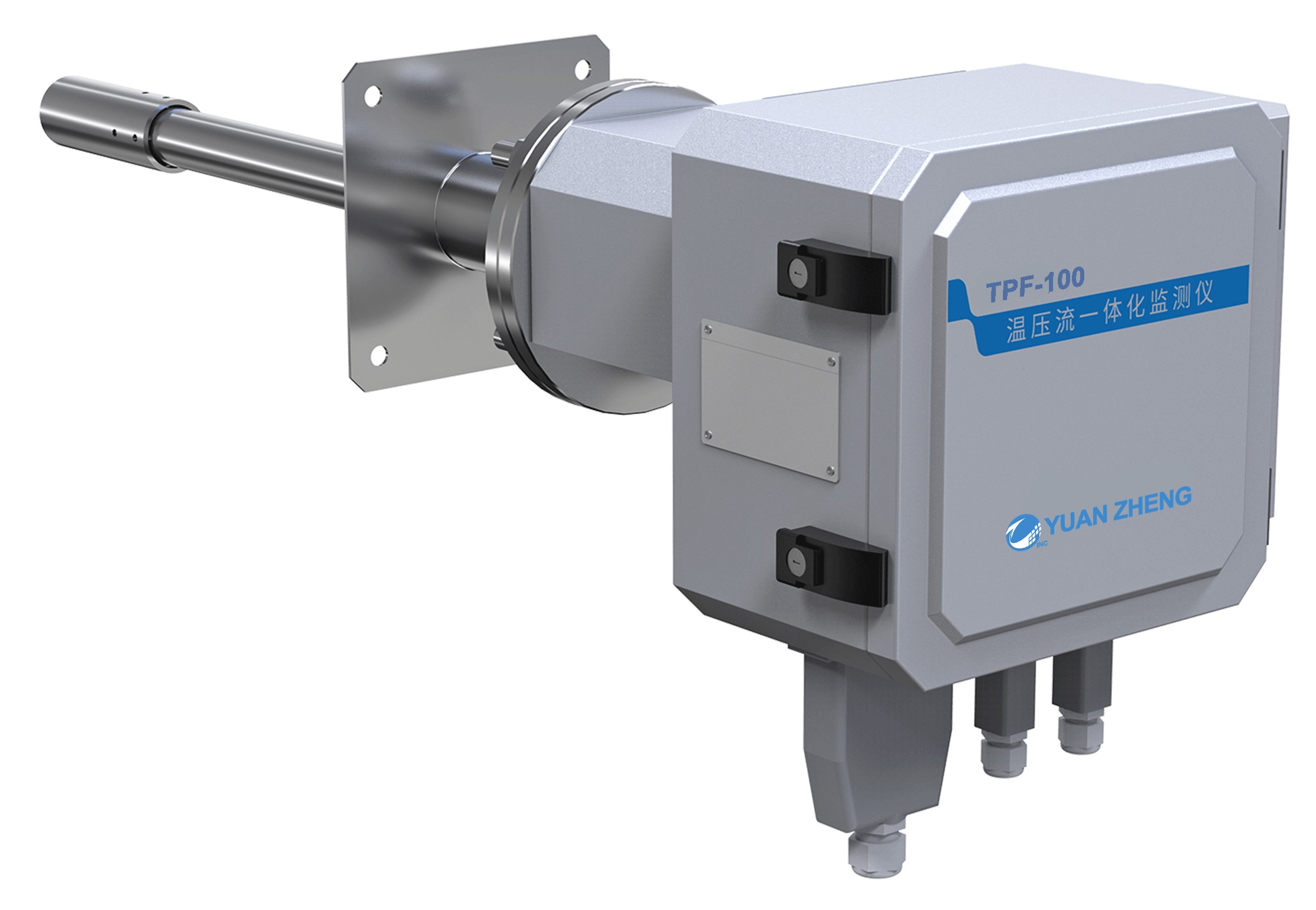

     TPF-100 温压流一体化监测仪

     TPF-100 温压流一体化监测仪针对低流速工况开发的分体式温压流监测仪表。

     采用高精度微差压/静压传感器以及独特的皮托管机构，结合自动校准和自动反吹技术。

     广泛用于各种烟气温度、压力、流量的实时连续测量。

     超高精度差压传感器，实现1m/s低流速测量。
